一、大型水电站坝体检测难点
彭水水电站是乌江流域重要水电枢纽，坝高116.5米，总库容11.6亿立方米。大型水电站坝体检测面临诸多挑战：
坝面结构复杂
拱形坝面曲率大，传统测量手段难以获取完整三维数据，存在大量测量盲区。
精度要求极高
水电站坝体形变监测精度需达毫米级，常规航测手段无法满足要求。
水面干扰严重
库区水面反射干扰大，常规航测设备受水汽影响，数据质量不稳定。
监测周期长
需建立长期形变监测机制，单次检测无法满足大坝安全运行要求。
二、激光雷达三维扫描技术方案

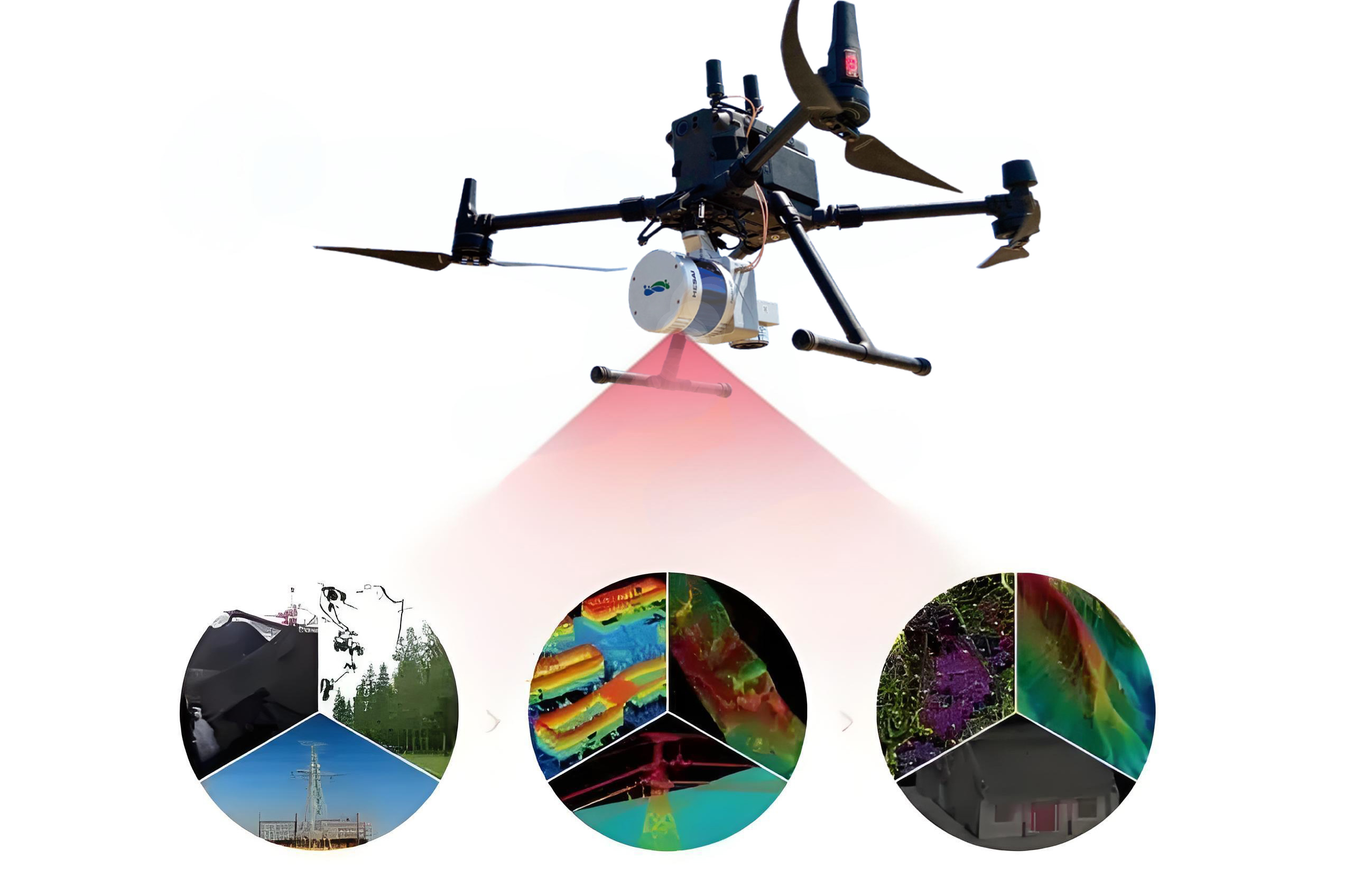

机载LiDAR系统
采用高精度机载激光雷达，通过激光测距原理获取坝面三维点云数据。激光可穿透植被、水汽干扰，获取高精度坝面数据。
- 测距精度：2cm
- 扫描频率：500kHz
- 返回次数：5次
多回波穿透技术
LiDAR系统支持多回波探测，可穿透水汽、雾气，获取被遮挡区域的点云数据。对于拱形坝面底部等难以到达区域，优势明显。
- 全波形记录
- 首末回波分离
- 水面滤波处理
RTK/PPK融合定位
结合RTK实时差分与PPK后处理技术，大幅提升点云绝对定位精度。通过少量地面控制点验证，确保整体精度满足形变监测要求。
- POS精度：2cm
- 控制点数量：8-12个
- 点云密度：100点/m2
三、实施流程（SOP）
1
控制点布设
均匀布设8-12个地面控制点
2
基站架设
RTK基准站架设与坐标联测
3
航线飞行
LiDAR无人机执行三维扫描
4
数据处理
POS解算、点云配准、坐标转换
5
精度验证
控制点残差分析、精度报告
6
建模分析
三维建模、形变分析
7
成果交付
点云数据、模型、报告
四、点云精度参数与验证
| 指标类型 | 参数值 | 说明 |
|---|---|---|
| 点云测距精度 | 2cm | 激光测距系统精度 |
| POS定位精度 | 2-3cm | RTK/PPK融合定位精度 |
| 点云密度 | 100点/m2 | 高密度点云数据 |
| 控制点数量 | 8-12个 | 均匀分布于坝面及周边 |
| 控制点残差 | < 3cm | 满足形变监测精度要求 |
| 整体精度 | 2-3cm | 综合测距与定位精度 |
五、成功案例
彭水水电站大坝LiDAR扫描项目
重庆市彭水县 | 2026年3月
116.5m
坝高
2.1cm
点云精度
8.6亿
点云数量
3天
外业完成
彭水水电站混凝土拱坝坝高116.5米，坝顶弧长307米。采用机载LiDAR进行三维扫描，获取点云数据8.6亿点，点云精度达2.1cm。通过多期数据对比，成功识别坝体变形区域，为电站安全运行提供数据支撑。
六、常见问题解答
答：机载LiDAR点云精度通常为2-5cm，地面扫描精度可达1-2cm。具体精度取决于设备型号、飞行高度和地面控制点数量。彭水水电站项目实测精度达2.1cm。
答：大型水电站坝体通常需要8-12个控制点，均匀布设于坝面及周边区域。配合POS系统，可减少至5-6个控制点进行精度验证。控制点应选在稳定、易识别位置。
答：可导出LAS、LAZ、XYZ、PTS等点云格式，也可生成数字高程模型（DEM）、正射影像（DOM）、三维模型等成果数据。支持多种工程软件导入。
答：支持坝体形变分析、渗漏区域识别、混凝土体积计算、裂缝位移监测、泄洪能力评估等。通过多期数据对比，可监测坝体长期变化趋势。
