数字线画图DLG
依据航测、激光点云及外业测量成果制作标准数字线画图，支持常用比例尺成果交付。
应用场景
- 1:500地形图
- 规划设计底图
- 竣工验收图
- 土石方算量
- 高标准农田制图
- 工程测量制图
数字线画图DLG
SERVICE CAPABILITY
数字线画图DLG服务详情

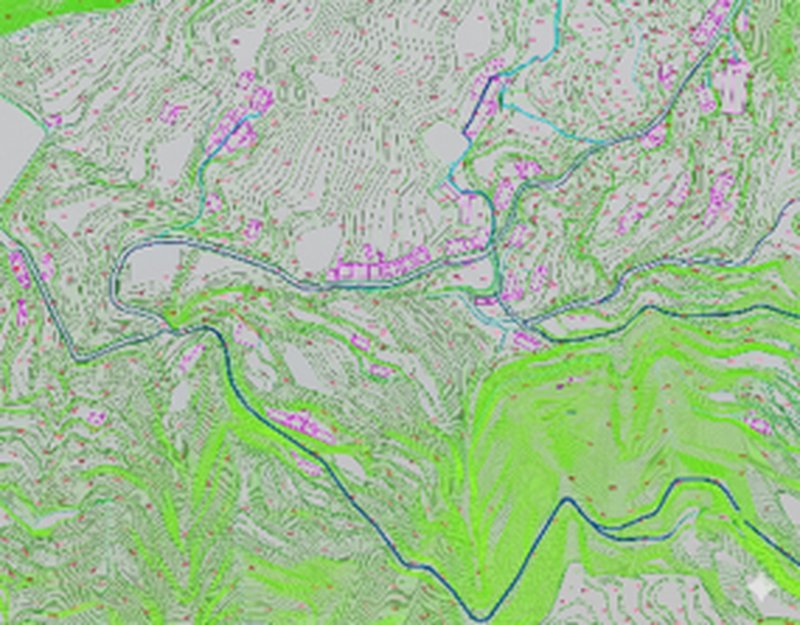

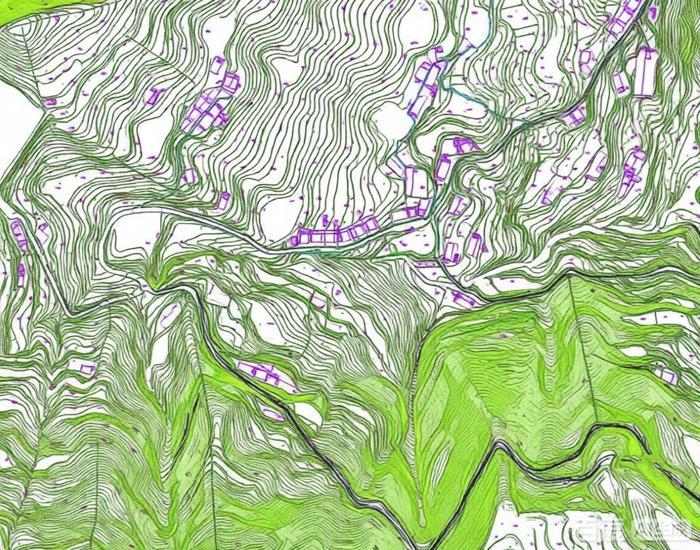

数字线画图DLG以矢量方式表达道路、建筑、地貌、管线、边界和高程要素，是工程设计、竣工验收、土地整理和规划管理常用成果。重庆极翼可基于无人机正射影像、激光点云和外业补测制作不同比例尺地形图，并按项目要求输出CAD或GIS格式。
适用场景
- 1:500地形图测绘
- 竣工验收图制作
- 土石方计算底图
- 高标准农田制图
- 园区管线与地物采集
- 规划设计基础图
交付成果
- DWG/DXF矢量图
- SHP/GDB地理数据
- 等高线和高程点
- 地物属性表
- DOM参考影像
- 测绘技术说明
作业流程
- 明确比例尺和成图范围
- 航测或点云数据采集
- 影像纠正与点云处理
- 内业采编和要素判读
- 外业核查补测
- 图面整饰和成果交付
质量要点
- 按项目比例尺控制采集精度和成图细度
- 可结合外业核查提升地物属性准确性
- 成果可匹配设计院、施工单位或自然资源系统使用
DLG和DOM有什么区别？
DOM是带坐标的正射影像，DLG是可编辑的矢量地形图。工程设计通常需要DLG，现场核查和底图展示常用DOM。
能否按甲方图层标准出图？
可以。项目开始前可提供图层命名、线型、注记、坐标系统和格式要求，按指定标准整理成果。
